1、用途及適用范圍

XRC集控表箱廣泛適用于中小工業企業、商業、餐飲賓館、機關、公寓式建筑及辦公寫字樓用電的電能集中計量管理，可根據設計需要安裝脈沖型電能表，實現計算機管理，并留有安裝遙測、遙訊設備的位置。表箱中安裝小型斷路器，具有過載、短路保護作用，電能表及斷路器額定電流由設計選定。符合GB7251標準。

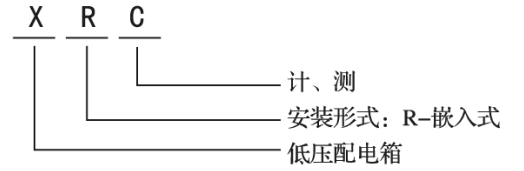

2、型號及含義

3、結構特點

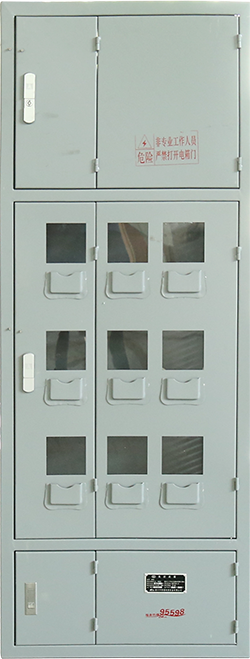

XRC集控表箱為嵌墻式。箱體采用冷軋鋼板或不銹鋼彎制，分為進線室、計量室和出線室三部分：進線室和計量室由電力部門安裝計量鉛封孔；計量室的計量窗為透明塑料或高清有機玻璃，便于電力局讀表；出線室無需鉛封孔，便于用戶操作，內部設有安全封板；進線室的下部有φ100的電纜進線孔，出線室的上部開有φ60x300的電纜出線孔。正面有門，門有鉸鏈；進線開關的操作手柄位于門外，便于應急時切斷總進線電源。
